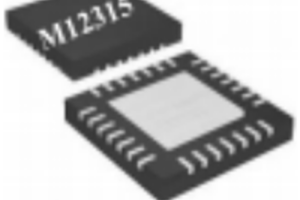

M12315是一款面向100W單C口快充應用的電源管理SOC，集成了微處理器、升降壓變換器、快充協議控制器、支持PD3.0/PPS、QC3.0、QC2.0、SCP、FCP、AFC等主流快充協議。結合少量元件即可組成升降壓100W單C口大功率快充解決方案。 特點 一、充放電管理 1、高效Buck-Boost 轉換器（開關頻率：最大1MHz) 2、最高放電效率：98%(VIN=20V， VBUS=20V@5A) 3、支持CV/CC模式 4、輸入電壓范圍：5-30V 5、輸出電壓范圍：3.3-20V 6、放電電壓精度：10mV 7、最大放電電流：5A（精度3mA） 8、支持線損補償功能 9、支持低功耗模式 10、支持C口快充，支持直通模式 二、快充協議 1、PD3.0 / PPS、PD2.0 2、QC3.0、QC2.0 3、AFC、FCP、SCP 4、BC1.2 DCP，APPLE 2.4A 5、UFCS 三、高度集成 1、內置環路補償電路 2、內置16-bit高精度ADC 3、內置USB Type-C接口 4、集成GPIO，可復用為I2C接口 四、安全保護機制 1、35V管腳耐壓，支持軟起動功能 2、過壓/欠壓，過充/過放、過溫保護、短路保護 五、封裝形式 QFN-28 (4.0×4.0mm,0.4mm pitch ) |
