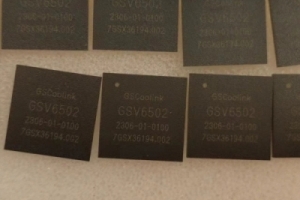

Gscoolink GSV6502是一款高性能、低功耗的1輸入2輸出HDMI 2.1到HDMI 2.1分配器。通過集成基于RISC-V的增強型微控制器，GSV6502創造了一種具有成本效益的解決方案，提供了上市時間優勢。GSV6502的HDMI接收器和HDMI發送器最高支持48Gbps（FRL，12G/4Lane）。GSV6502的卓越架構使用QFN88提供了經濟、占地面積更小的解決方案，針對Consumer和ProAV的應用。 HDMI接收功能 1、兼容HDMI 2.1、HDMI 2.0b、HDMI 1.4b 2、在中繼器/接收器模式下兼容HDCP 2.2/2.3和HDCP 1.4 3、數據速率高達48Gbps（FRL 12Gbps/4通道） 4、可編程自適應均衡 5、支持高動態范圍（HDR）和動態/靜態元數據 6、支持可變刷新率（VRR）、FreeSync、G-Sync 7、支持ALLM 8、支持前向糾錯（FEC） 9、支持DSC直通，用于壓縮輸入時序 10、嵌入式任意EDID（最多512字節） 11、DDC/HPD引腳上的5V容差 HDMI發射收功能 1、兼容HDMI 2.1a、HDMI 2.0b、HDMI 1.4b 2、符合HDCP 2.2/2.3和HDCP 1.4 3、數據速率高達48Gbps（FRL 12Gbps/4通道） 4、可編程電壓擺動、回轉速率和預加重 5、支持TMDS輸入/輸出上的交流耦合 6、支持TMDS模式下的顏色空間轉換器 7、支持HDR（HDR10/HDR10+/杜比視界/HLG） 8、支持可變刷新率（VRR）、FreeSync、G-Sync 9、支持ALLM 10、支持HDMI/DP輸入的DSC編碼流通過 11、用于低級協議解碼的硬件CEC引擎 12、DDC/HPD/CEC引腳上的5V容差 像素處理器功能 1、HDR10、HDR10+、HLG和低延遲杜比視界的HDR到SDR轉換 2、顏色空間轉換 3、YCbCr 444-420定時轉換 4、可選擇2/3/4/8/16/32比例的縮小器 5、用于交錯定時的去交錯器 音頻輸入/輸出功能 1、從HDMI Rx中提取I2S和SPDIF音頻 2、I2S/SPDIF音頻插入HDMI Tx 3、支持音頻提取和插入的SPDIF/I2S/HBR/DDS/TDM格式 4、雙向使用單個TTL總線的SPDIF到I2S轉換 系統功能 1、可選外部MCU（通過I2C）/用于芯片控制的內部MCU模式 2、嵌入式MCU和外部閃存 3、Flash QSPI接口外部引腳 4、需要外部25MHz晶體 5、UART/Timer/GPIO可用引腳 6、溫度傳感器監測電路 |
