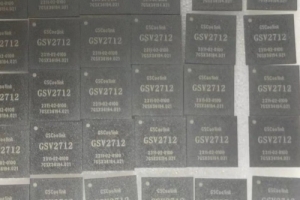

Gscoolink GSV2712是一款高性能、低功耗的2輸入1輸出HDMI 2.0/DisplayPort 1.4到HDMI 2.0混合開關。通過集成基于RISC-V的增強型微控制器，GSV2712創造了一種具有成本效益的解決方案，提供了上市時間優勢。DisplayPort接收器支持高達32.4Gbps（HBR3，4通道），HDMI接收器和HDMI發送器支持高達18Gbps（TMDS，6G/3Lane）。通過嵌入式信道配置（CC）、電源傳輸（PD）控制器和公告牌USB 2.0控制器，GSV2712可以將其一個接收器直接映射到USB Type-C接口，并且Type-C到HDMI應用程序可以支持Type-C的備用顯示端口。GSV2712的卓越架構使用QFN88提供了經濟、占地面積更小的解決方案，針對電視/監視器/音箱/流媒體盒和KVM的應用。 HDMI接收功能 1、兼容HDMI 2.0b、HDMI 1.4b 2、在中繼器/接收器模式下兼容HDCP 2.2/2.3和HDCP 1.4 3、數據速率高達18Gbps（TMDS 6Gps/3通道） 4、可編程自適應均衡 5、支持高動態范圍（HDR）和動態/靜態元數據 6、支持可變刷新率（VRR）、FreeSync、G-Sync 7、支持ALLM 8、支持前向糾錯（FEC） 9、嵌入式任意EDID（最多512字節） 10、DDC/HPD引腳上的5V容差 HDMI發射功能 1、兼容HDMI 2.0b、HDMI 1.4b 2、符合HDCP 2.2/2.3和HDCP 1.4 3、數據速率高達18Gbps（TMDS 6Gps/3通道） 4、可編程電壓擺動、回轉速率和預加重 5、支持TMDS輸入/輸出上的交流耦合 6、TMDS模式下支持顏色空間轉換器 7、支持HDR（HDR10/HDR10+/杜比視界/HLG） 8、支持可變刷新率（VRR）、FreeSync、G-Sync 9、支持ALLM 10、用于低級協議解碼的硬件CEC引擎 11、DDC/HPD/CEC引腳上的5V容差 12、支持HDMI 2.1a中的eARC Rx到I2S/SPDIF音頻提取 音頻輸入/輸出功能 1、從HDMI Rx中提取I2S和SPDIF音頻 2、來自下游ARC/eARC的I2S和SPDIF音頻提取 3、I2S/SPDIF音頻插入HDMI Tx 4、支持音頻提取和插入的SPDIF/I2S/HBR/DDS/TDM格式 5、使用單個雙向TTL總線的SPDIF到I2S轉換 系統功能 1、可選外部MCU（通過I2C）/內部MCU模式 2、嵌入式MCU和外部閃存 3、Flash QSPI接口外部引腳 4、需要外部25MHz晶體 5、嵌入式MCU的UART/Timer/GPIO控制可用引腳 6、用于外部MCU訪問芯片功能狀態的郵箱功能 7、溫度傳感器監控電路 |
