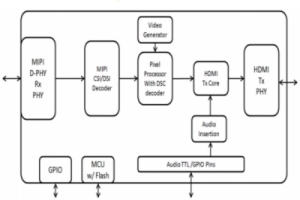

Gscoolink GSV6182是一款高性能、低功耗的MIPI D-PHY到HDMI 2.0轉換器。通過集成基于RISC-V的增強型微控制器，GSV6182創造了一種具有成本效益的解決方案，提供了上市時間優勢。MIPI D-PHY接收器支持CSI-2版本1.3和DSI版本1.3，每條通道最高可達2.5Gbps。GSV6182的卓越架構使用QFN64為低功耗嵌入式應用提供了經濟、占地面積更小的解決方案。 HDMI發射功能 1、兼容HDMI 2.1a、HDMI 2.0b、HDMI 1.4b 2、符合HDCP 2.2/2.3和HDCP 1.4 3、數據速率高達24Gbps（FRL 6Gps/4通道） 4、可編程電壓擺動、回轉速率和預加重 5、支持TMDS輸入/輸出上的交流耦合 6、TMDS模式下支持顏色空間轉換器 7、支持HDR（HDR10/HDR10+/杜比視界/HLG） 8、支持可變刷新率（VRR）、FreeSync、G-Sync 9、支持ALLM 10、支持HDMI/DP輸入的DSC編碼流通過 11、硬件CEC引擎，用于DDC/HPD/CEC引腳上的低電平協議解碼5V容差 MIPI D-PHY接收 1、支持使用D-PHY接口的MIPI CSI-2 v1.3版本 2、支持使用D-PHY接口的MIPI DSI v1.3版本 3、在D-PHY中支持2.5G bps 1/2/3/4通道MIPI輸入 4、可配置的D-PHY端口號 5、自適應均衡器和去偏斜 6、車道重新分配和極性翻轉 7、支持RGB888、RGB666、RGB565、RGB555、RGB444 8、支持YUV 4:2:2 16位、20位、24位 9、支持RGB/YUV 4:4:4 18位、24位、30位、36位 10、支持逃生模式（ULPS） 11、支持突發和非突發模式 12、支持從D-PHY輸入DSC編碼流 音頻輸入/輸出功能 I2S/SPDIF音頻插入HDMI Tx 像素處理器功能 1、DSC解碼器1.2版，最高支持4K60 12位HDR定時 2、顏色空間轉換 3、YCbCr 444-420定時轉換 4、4K到2K縮小 5、Gamma控制 系統功能 1、嵌入式內部MCU 2、Flash QSPI接口外部引腳 3、需要外部25MHz晶體 4、UART/Timer/GPIO的可用引腳 5、溫度傳感器監控電路 |
