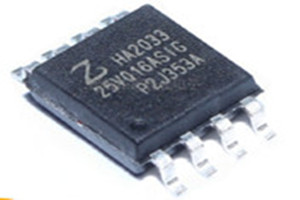

ZB25VQ16ASIG非易失性閃存設備支持標準串行外圍接口（SPI）。支持傳統SPI單位串行輸入和輸出（單I/O或STIO）以及可選的兩位（雙I/O或DIO）和四位（四I/O）串行協議。這種多寬度接口稱為SPI Multi-I/0或MIO。 功能特征 1、電源電壓 （1）單個2.3V-3.6V電源 2、16M位串行閃存 （1）16 M位/2048K字節/8192頁 （2）每個可編程頁面256字節 （3）統一4K字節扇區，32K/64K字節塊 3、新型SPI閃存系列 （1）標準SPI：CLK、CS#、DI、DO、WP#、HOLD#RESET# （2）雙SPI：CLK、CS#、DI、DO、WP#、HOLD#/RESET# （3）四路SPI：CLK、CS#、I00、IO1、I02、I03 （4）軟件和硬件重置 （5）自動遞增讀取功能 4、溫度范圍 （1）商用（-20°C至85°C） （2）工業（-40°C至85°C） 5、低功耗 （1）15μA典型備用電流，HFM=0 （2）40μA典型備用電流，HFM=1 （3）3μA典型斷電電流 6、高效的“連續讀取”和四讀 （1） 帶8/16/32/64字節環繞的連續讀取 （2） 只有8個時鐘來尋址內存 （3） 四外設接口減少了指令開銷 7、具有4KB扇區的靈活架構 （1） 扇區擦除（4K字節） （2） 塊擦除（32K/64K字節） （3） 最多256字節的頁面程序 （4） 超過100K擦除/編程周期 （5） 數據保留期超過20年 8、高級安全功能 （1） 軟件和硬件寫保護 （2） 頂部/底部，補充陣列保護 （3） 每個設備的64位唯一ID （4） 串行閃存可發現參數（SFDP）寄存器 （5） 3X256字節帶OTP鎖的安全寄存器 （6） 易失性和非易失性狀態寄存器位 9、高性能編程/擦除速度 （1） 頁面編程時間：典型600us （2） 扇區擦除時間：典型40ms （3） 塊擦除時間：典型250ms （4） 芯片擦除時間：典型8s 10、封裝：SOP8 |
