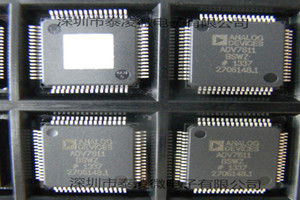

ADV7611BSWZ-RL提供汽車級、專業級(無HDCP)和工業級三種版本，工作溫度范圍為−40℃至+85℃。UG-180包含重要信息，必須配合ADV7611BSWZ-RL使用。 ADV7611BSWZ-RL是一款高質量、單輸入HDMI®接收器，內置HDMI兼容型接收器，支持HDMI 1.4a規定的所有強制性3D電視格式，和最高UXGA 60 Hz、8位的分辨率。它集成一個CEC控制器，支持CDC特性(CDC是專有名詞)。 ADV7611BSWZ-RL具有一個音頻輸出端口，用于輸出從HDMI流提取的音頻數據。HDMI接收器具有高級靜音控制器，可消除音頻輸出中的外來聲頻噪聲。 功能特征 1、支持高清多媒體接口(HDMI®) 1.4a功能 （1）支持所有強制性和附加3D視頻格式 （2）擴展的色度，包括sYCC601、Adobe RGB、Adobe YCC 601、 （3）xvYCC擴展顏色范圍 （4）兼容CEC 1.4 2、HDMI接收器 （1）TMDS時鐘頻率：165 MHz(最大值) （2）24位輸出像素總線 （3）支持高帶寬數字內容保護(HDCP) 1.4，內置HDCP密鑰 （4）支持HDCP中繼器 （5）最高支持127 KSV （6）集成CEC控制器 （7）可編程HDMI均衡器 （8）HDMI端口支持5 V檢測和熱插拔 3、音頻支持 （1）SPDIF(兼容IEC 60958)數字音頻 （2）支持HDMI音頻提取 （3）高級靜音特性 4、通則 （1）提供兩個中斷輸出的中斷控制器 （2）標準識別(STDI)電路 （3）高度靈活的24位像素輸出接口 （4）內部EDID RAM （5）任意至任意、3 × 3色彩空間轉換(CSC)矩陣 （6）支持2層PCB設計 （7）64引腳10 mm × 10 mm LQFP_EP封裝 應用 （1）投影儀 （2）汽車電子 （3）視頻會議 （4）高清電視 （5）AVR、HTiB （6）Soundbar （7）視頻開關 |
