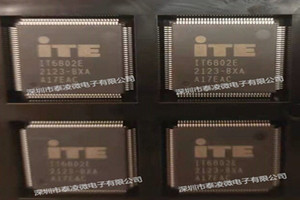

IT6802E是一個雙端口HDMI接收器，端口0可以在HDMI1.4和MHL2.1雙模式下工作，它完全兼容MHL2.0、HDMI 1.4a、HDMI 1.4a3D和HDCP1.4，也向后兼容DVI 1.0規范。IT6802E具有深彩色功能（最高36位），可確保高質量的未壓縮視頻內容以及最先進的未壓縮和壓縮數字音頻內容（如數字電視和投影儀中的DTS-HD和杜比TrueHD）的可靠接收。IT6802E還支持符合HDM 1.4a 3D規范的所有主要3D格式。除了支持的各種視頻輸出格式外，IT6802E還接收并提供多達8個通道的I2S數字音頻輸出，采樣率高達192kHz，采樣大小高達24位，便于直接連接到行業標準的低成本音頻DAC。此外，還提供S/PDIF輸出，以支持192kHz幀速率的壓縮音頻。超級音頻光盤（SACD）通過DSD（直接流數字端口）端口最多支持8個通道和88.2kHz。IT6802E還通過兩個接口提供高比特率（HBR）音頻：四個I2S輸入端口或S/PDIF輸入端口。兩個接口支持最高可能的HBR幀速率，最高可達768kHz。每個IT6802E都預編程了唯一的HDCP密鑰，符合HDCP 1.4標準，以提供高清內容的安全傳輸。IT6802E的用戶無需購買任何HDCP密鑰或ROM。 功能特征 1、 雙端口HDMI 1.4a接收器。 2、 端口0支持MHL2.1、HDMI1.4a雙模輸入。端口1支持HDMI1.4a信號輸入。 3、 端口0的MHL/HDMI模式自動檢測。 4、 MHL RCP命令到HDMI CEC交互轉換。 5、 符合MHL2.0、HDM 1.4a、HDMI 1.4a 3D、HDCP 1.4和DVI 1.0規范 6、 對于4K2K或1080p@120hz解決方案并且向上to1080p@60hz在MHIL壓縮像素模式下。 7、 支持符合HDMI 1.4a 3D規范的所有主要3D格式。支持3D視頻，最高支持108OP@50/59.95/60/120Hz，1080P@23.98/24/29.97/30Hz，1080i@50/59.94/60/Hz，720P@23.98/24/29.97/30Hz，72OP@50/59.94/60Hz支持格式：框架包裝、并排（半）、頂部和底部。 8、 支持?jǐn)?shù)字視頻標準的視頻輸出接口，例如：24/30/36位RGB/YCbCr 4:4:116/20/24位YCbCr 4:3:28/10/12位YCbCr4:2:2（ITU BT-656）12/15/18位雙數據速率接口（數據總線寬度減半，時鐘同時具有上升和下降沿），用于RGB/YCb Cr 4:4:242/30/36位雙數據率接口（全總線寬度，像素時鐘速率減半，同時具有上升沿和下降沿）輸入通道swapMSB/LSB swape 9、 具有可編程系數的RGB和YCbCr顏色空間之間的雙向顏色空間轉換（CSC）。 10、 YCbCr 4:4:4和YCbCr 4:2:2之間的上/下采樣 11、 從12位分量轉換為10位/8位的抖動 12、 數字音頻輸出接口支持多達四個I2S接口，支持8通道音頻，采樣率為32～192 kHz，采樣大小為16～24位S/PDIF接口，支持PCM、杜比數字、，高達192kHz幀速率的DTS數字音頻可選支持8通道DSD音頻，采樣率高達88.2kHz支持高比特率（HBR）音頻，如DTS-HD和杜比TrueHD，通過四個I2S接口或S/PDIF接口，幀速率高達768kHz自動音頻錯誤檢測，用于可編程軟靜音，防止由于音頻錯誤或熱插拔而產生惱人的刺耳輸出聲音 13、 自動校準的輸入終端阻抗為輸入傳輸線提供過程、電壓和溫度不變的匹配。 14、 集成預編程HDCP鍵 15、 智能、可編程電源管理 16、 128針LQFP，帶Epad（14mm x 14mm）封裝 17、 符合RoHS（100%綠色環保） |
